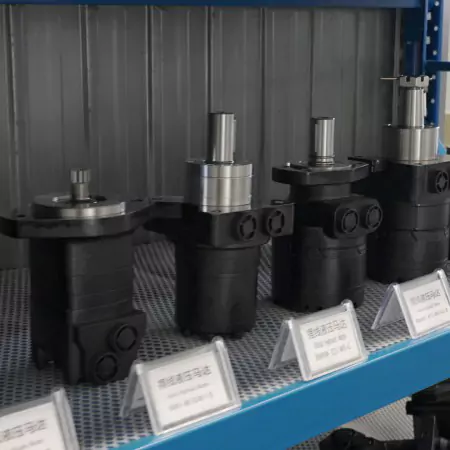

Motors hidràulics oscil·lants: com funcionen i on s'utilitzen?

En els sistemes hidràulics, convertir l'energia del fluid en moviment mecànic és un pas clau per aconseguir un funcionament eficient dels equips. Mentre que els motors hidràulics tradicionals estan dissenyats principalment per al moviment rotatiu continu,Motors hidràulics oscil·lantsproporcionar una solució diferent convertint l'energia hidràulica en moviment de rotació controlat d'anada i tornada.

A causa de la seva estructura compacta, alta sortida de parell i control precís del moviment, els motors hidràulics oscil·lants s'utilitzen àmpliament en automatització industrial, maquinària de construcció, equips de manipulació de materials, sistemes marins i altres aplicacions que requereixen una rotació d'angle limitat.

Què és un motor hidràulic oscil·lant?

Anmotor hidràulic oscil·lantés un actuador hidràulic que converteix el fluid hidràulic a pressió en moviment angular dins d'un rang de rotació específic.

A diferència dels motors hidràulics convencionals que giren contínuament en una direcció, un motor hidràulic oscil·lant produeix un moviment de balanceig repetit entre dos angles preestablerts.

El procés bàsic de treball és:

Entra oli hidràulic → La pressió actua sobre els components interns → Es genera força mecànica → L'eix de sortida gira cap endavant i cap enrere

L'angle de rotació normalment es pot personalitzar segons els requisits de l'aplicació, com ara 90 °, 180 ° o altres rangs específics.

Com funciona un motor hidràulic oscil·lant?

El principi de funcionament depèn de convertir la pressió hidràulica en parell mitjançant estructures mecàniques internes.

Quan l'oli hidràulic a pressió entra a un costat de la cambra del motor, empeny els components interns per crear força de rotació. Quan la direcció del flux d'oli canvia, l'eix de sortida es desplaça cap enrere en la direcció oposada.

Els components de treball principals solen incloure:

Cilindre o cambra hidràulica

Mecanisme de rotor o paleta

Eix de sortida

Sistema de segellat

Estructura de l'habitatge

Controlant la direcció i la pressió del flux hidràulic, el motor pot aconseguir un moviment oscil·lant precís.

Avantatges clau dels motors hidràulics oscil·lants

1. Sortida de parell elevat en disseny compacte

Un dels principals avantatges dels motors hidràulics oscil·lants és la seva capacitat per generar un parell elevat mantenint una mida relativament compacta.

Això els fa adequats per a aplicacions on l'espai d'instal·lació és limitat però es requereix una força de rotació forta.

Els exemples habituals inclouen:

Sistemes de funcionament de vàlvules

Equips robòtics

Maquinària industrial

Sistemes de direcció

2. Control de posició angular precís

Moltes aplicacions industrials requereixen moviment controlat en lloc de rotació contínua.

Els motors hidràulics oscil·lants permeten als enginyers definir:

Angle de gir

Velocitat de moviment

Freqüència de funcionament

Sortida de parell

Això els fa adequats per a sistemes d'automatització que requereixen un posicionament repetible.

3. Funcionament suau i rendiment fiable

Els sistemes hidràulics proporcionen naturalment una alta densitat de potència i una transmissió de força suau.

En comparació amb alguns actuadors elèctrics, els motors hidràulics oscil·lants poden funcionar bé en entorns resistents on hi ha càrregues elevades, vibracions o condicions dures.

4. Apte per a aplicacions resistents

Com que els sistemes d'energia hidràulica poden generar una força important, els motors hidràulics oscil·lants sovint es seleccionen per a aplicacions industrials exigents.

Poden funcionar eficaçment sota:

Condicions de càrrega elevada

Cicles de treball freqüents

Ambients exteriors

Condicions amb pols o difícils

Motor hidràulic oscil·lant vs motor hidràulic tradicional

Tipus comuns de motors hidràulics oscil·lants

Motor hidràulic oscil·lant tipus paleta

Els dissenys de tipus paleta utilitzen pressió hidràulica que actua sobre les pales per generar moviment de rotació.

Els avantatges inclouen:

Estructura compacta

Funcionament suau

Bon rendiment de posicionament

S'utilitzen habitualment en sistemes de control i automatització industrial.

Motor oscil·lant hidràulic tipus cremallera i pinyó

Aquest tipus converteix el moviment lineal del pistó en moviment rotatiu mitjançant un mecanisme de cremallera i pinyó.

Les característiques inclouen:

Sortida de parell elevat

Estructura mecànica senzilla

Funcionament fiable

Sovint s'utilitza per a actuadors de vàlvules resistents i equips industrials.

Motor oscil·lant hidràulic d'eix helicoïdal

Els dissenys helicoïdals proporcionen una transmissió suau del parell i són adequats per a aplicacions que requereixen un moviment estable i una vibració reduïda.

Aplicacions dels motors hidràulics oscil·lants

Automatització industrial

Els motors hidràulics oscil·lants s'utilitzen en sistemes automatitzats que requereixen un moviment angular controlat, incloent:

Braços robòtics

Dispositius de subjecció

Mecanismes de posicionament

Accionament de la vàlvula hidràulica

Les vàlvules industrials grans sovint requereixen un control fiable d'obertura i tancament.

Els motors hidràulics oscil·lants proporcionen el parell necessari per a:

Vàlvules de canonades

Equips de petroli i gas

Sistemes de tractament d'aigües

Maquinària de construcció

Els equips pesats requereixen un moviment hidràulic fort i fiable.

Les aplicacions inclouen:

Accessoris d'excavadora

Mecanismes d'elevació

Plataformes giratòries

Equipament Marí

Els sistemes marins sovint funcionen en entorns exigents on les solucions hidràuliques proporcionen un rendiment fiable.

Els motors hidràulics oscil·lants es poden utilitzar en:

Sistemes de direcció

Maquinària de coberta

Mecanismes de control

Com triar el motor hidràulic oscil·lant adequat?

La selecció d'un motor adequat requereix avaluar diversos factors importants.

1. Parell requerit

El parell de torsió és un dels paràmetres de selecció més importants.

Els usuaris haurien de tenir en compte:

Mida de càrrega

Pressió de funcionament

Marge de seguretat

Freqüència de treball

Un motor amb un parell insuficient pot no completar el moviment requerit.

2. Requisits de l'angle de rotació

Les diferents aplicacions requereixen diferents rangs d'oscil·lació.

Abans de la selecció, confirmeu:

Angle de gir màxim

Precisió de la posició de retorn

Requisits del cicle de moviment

3. Pressió de treball i compatibilitat del sistema hidràulic

El motor ha de coincidir amb el sistema hidràulic existent.

Els paràmetres importants inclouen:

Pressió de funcionament

Caudal

Tipus d'oli hidràulic

Interval de temperatura

4. Entorn d'instal·lació

L'entorn de treball afecta la selecció del motor.

Considereu:

Instal·lació interior o exterior

Exposició a la humitat o a la pols

Nivell de protecció requerit

Accessibilitat de manteniment

Consells de manteniment de motors hidràulics oscil·lants

Un manteniment adequat ajuda a mantenir un rendiment estable i allarga la vida útil.

Les pràctiques recomanades inclouen:

Comproveu regularment la qualitat de l'oli hidràulic

Substituïu els filtres segons els horaris de manteniment

Inspeccioneu els segells per si hi ha fuites

Supervisar sorolls o vibracions anormals

Mantenir nets els sistemes hidràulics

El fluid hidràulic contaminat és una de les causes habituals del rendiment reduït i el desgast dels components.

Tendències de desenvolupament futur dels motors hidràulics oscil·lants

Amb el creixement de l'automatització i la fabricació intel·ligent, els motors hidràulics oscil·lants es desenvolupen cap a:

Major precisió de posicionament

Dissenys més compactes

Millora de l'eficiència energètica

Capacitats de monitorització intel·ligent

Vida útil més llarga

Els futurs sistemes hidràulics se centraran no només en la producció de potència, sinó també en un control precís i un funcionament intel·ligent.

Conclusió

Motors hidràulics oscil·lantsproporcionen una solució eficaç per a aplicacions que requereixen moviment angular controlat i sortida de parell elevat. La seva estructura compacta, el seu rendiment fiable i el seu control flexible els converteixen en components valuosos en automatització industrial, maquinària, sistemes de vàlvules i equips resistents.
