Anàlisi de l'estructura interna i del procés de treball dels motors hidràulics

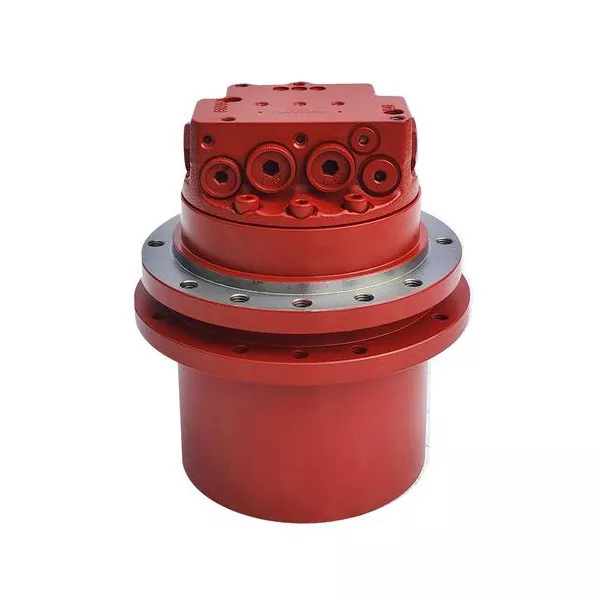

I. Composició de l'estructura interna

La funció principal d'amotor hidràulicés convertir l'energia hidràulica en energia mecànica. El disseny de l'estructura interna és tot per satisfer les necessitats de conversió d'energia. Els components clau són els següents:

1. Elements bàsics de l'estructura

Tots els motors hidràulics no poden prescindir de dos components bàsics: un volum segellat i canviant periòdicament i un mecanisme de distribució d'oli. La mida d'un volum tancat es modifica pel moviment d'un pistó, engranatge o fulla. El mecanisme de distribució d'oli controla el camí d'entrada de l'oli d'alta pressió i el camí de sortida de l'oli de baixa pressió.

2. Estructura de diferència de tipus

Tipus d'engranatge: Funciona mitjançant l'engranatge de dos engranatges interns i externs, amb l'entrada i la sortida d'oli distribuïdes simètricament. Hi ha un port de drenatge d'oli separat per descarregar l'oli que s'ha filtrat del coixinet. El nombre de dents de l'engranatge és més gran que el de la bomba, de manera que la fluctuació del parell és menor.

Tipus de fulla: les fulles s'instal·len radialment al rotor i hi ha una molla de pre-estrenyiment a l'arrel. La molla pot fer que les fulles i la superfície interior de l'estator s'adhereixin estretament entre si, formant un segell. El mecanisme de distribució d'oli utilitza una vàlvula de retenció per garantir que sempre hi hagi oli a pressió a l'arrel de la fulla.

Tipus d'èmbol

Tipus d'èmbol radial: l'estator i el bloc de cilindres tenen excentricitat. Sota l'acció de l'oli a pressió, l'èmbol pressiona contra la paret interior de l'estator i la força de reacció generarà parell.

Tipus de pistó axial: el bloc de cilindres i l'eix del motor estan connectats entre si. L'èmbol empeny el cilindre perquè giri sota l'acció de la força component normal de la placa oscil·lant. L'angle d'inclinació de la placa oscil·lant es pot ajustar, i el desplaçament i la velocitat de rotació també canviaran en conseqüència.

3. Disseny especial

El requisit de gir cap endavant i cap enrere: les estructures que poden girar en ambdues direccions han de ser simètriques. El tipus de fulla instal·la les fulles radialment, mentre que el tipus d'èmbol adopta un disseny de corba interna de múltiples efectes.

Manipulació de fuites: a més de l'entrada i sortida d'oli, també hi ha un port de fuites d'oli independent. El port de drenatge d'oli del motor d'engranatges pot evitar que el segell de l'extrem de l'eix es faci malbé.

II. El procés de treball de convertir l'energia hidràulica en energia mecànica

Elmotor hidràulicconverteix l'energia pel canvi de volum de la cambra de treball segellada. El procés específic es divideix en aquests passos:

1. Entrada d'oli d'alta pressió

L'oli d'alta pressió enviat per la bomba hidràulica entra a la cambra de treball del motor a través de l'entrada d'oli. La cambra de treball té un forat d'èmbol, una cambra d'engranatge o un volum entre fulles. Es crearà una diferència de pressió quan l'oli entri.

2. La diferència de pressió impulsa els components de treball

Tipus d'èmbol: l'oli d'alta pressió empeny l'èmbol cap a fora, permetent-lo pressionar contra la paret interior de l'estator. La força de reacció exercida per l'estator sobre l'èmbol es descompondrà en components de parell, fent girar el bloc de cilindres.

Tipus d'engranatge: l'oli a pressió entra a la cavitat de l'engranatge, empenyent l'engranatge perquè giri. La sortida d'oli drena l'oli que s'ha filtrat.

Tipus de fulla: l'oli a pressió actua a banda i banda de les fulles, generant un parell hidràulic. Les pales, sota l'acció de la molla, s'adhereixen estretament a l'estator i fan girar el rotor.

3. Conversió i sortida d'energia mecànica

El moviment lineal dels components de treball es transforma en moviment de rotació mitjançant l'estructura mecànica. L'eix de sortida transmet contínuament el parell i la velocitat de rotació. Per exemple:

En el tipus d'èmbol radial, el parell de múltiples èmbols es superposa, fent que el bloc de cilindres giri.

En el tipus de pistó axial, l'angle d'inclinació de la placa oscil·lant ajusta el desplaçament i afecta els paràmetres de sortida.

4. Es descarrega oli a baixa pressió

Quan el volum de la cambra de treball disminueix, l'oli de baixa pressió es descarrega de la sortida d'oli. Després de completar un cicle de treball, seguiu introduint oli d'alta pressió i girarà contínuament.

Mitjançant aquest procés, el motor hidràulic converteix de manera eficient l'energia de pressió del sistema hidràulic en energia mecànica. Aquest mètode de conversió fa que sigui àmpliament utilitzat en llocs com ara maquinària de construcció, vaixells i mines.
